Solutions Prothétiques Avantgard PEAK

Bases bioesthétiques

Une fois terminée l’insertion de l’implant dans le site osseux, utiliser la base bioesthétique, défini comme l’attachement usiné qui, une fois fixé à la partie coronaire de l’implant, permet d’effectuer des restaurations unitaires au niveau du pilier.

La pose du base bioesthétique pendant la chirurgie permet au tissu mou alentour de cicatriser.

Une fois le tissu cicatrisé, le attachement sert de base pour effectuer la restauration en évitant la connexion et la déconnexion des composants à l’implant et, par conséquent, en conservant intact le scellement biologique.

Principales caractéristiques

Usinage en titane grade 5 conforme à la norme ISO-5832.
Disponible en hauteurs d’émergence de 2,50 a 4,50 mm.
Bases droits en deux pièces, inclut la vis.
Resserrement à l’aide de la clé hexagonale: E/C 2,00 mm (KYL0C0149).
Empreinte avec la vis incluse.
Calcinable.
Couples de serrage: Base BE (25 N·cm) et pilier de cicatrisation (Manuel: Max. 15 N·cm).

Base titane

Une fois que le tunnel de la muqueuse a été formé par le pilier de cicatrisation et après l’avoir retiré, il est approprié d’utiliser le pilier correspondant, qui est défini comme l’attachement conique usiné qui, après avoir été fixé à l’aide de la vis clinique à la partie supérieure de l’implant, agit comme un support pour une méso-structure métallique ou céramique coulée ou usinée par CAD/CAM.

Principales caractéristiques

Usinés en titane grade V suivant la norme ISO-5832.
Version non-rotative.
Vis clinique incluse.
Disponible avec hauteur d’emergence de 1,50 mm.
Base en titane non-rotative avec indexation.
Couple de serrage: 25 N·cm.
Scan direct sur la Base de titane ou scan alternatif sur Scan post.

Blocs préfraisés CoCr

La nouvelle gamme de blocs préfraisés pour le système d’implants GMI Avantgard permet la fabrication en interne de piliers personnalisés d’une seule pièce, garantissant ainsi la précision de la connexion et la fixation de la vis GMI, ce qui assure une stabilité biomécanique optimale et le succès du traitement sur le long terme.

Les blocs préfraisés sont fabriqués avec un alliage spécial de Co-Cr qui, à la différence des autres produits du marché, présente les caractéristiques suivantes :

Longueur fraisable totale de 20 mm.
Diamètre Ø14 mm.
Transition gingivale de seulement 0,30 mm pour plus de liberté de personnalisation.
Absence de tensions internes du matériau qui maintient la forme du design et réduit le risque de fracture de la céramique.
Alliage plus facile à fraiser qui allonge la durée de vie utile des ustensiles.
Coefficient de dilatation thermique exact qui facilite l’application de la céramique.
Les piliers personnalisés GMI sont disponibles sur les logiciels VHF, Imes, Hyperdent et Sum3d.

Le système complet se compose des blocs préfraisés GMI et d’un support spécifique conçu pour économiser du temps et de l’argent au laboratoire. Les blocs se fixent sur un sous-support hors de la machine tandis que le support principal reste dans la machine, ce qui permet un processus rapide et propre. Le support présente les caractéristiques suivantes :

Compatible avec les systèmes Imes-Icore®, VHF®, ZirconZahn®, Yenadent® et avec toute machine compatible avec les supports standards de 98 mm.
Système d’ancrage « Pull down and lock » rapide et stable.
Fixation vissée des blocs qui facilite leur remplacement.

OT Equator calcinable

GMI présente OT Equator Calcinable, la nouvelle ligne d’attachements qui permet d’effectuer des restaurations avec des prothèses supradentaires sur barres, piliers unitaires collés ou couronnes collées intraradiculaires. Tout comme pour les attachements directs sur l’implant, ce système comprend un profil vertical bas, il offre de multiples solutions pour la restauration avec des prothèses supra-dentaires lorsque l’espace vertical est limité.

Principales caractéristiques

Matériau plastique calcinable de couleur rouge.
Conteneur en acier inoxydable et coiffes de rétention avec quatre niveaux de rétention compatibles avec OT Equator.

Le kit inclut:

2 Mâles calcinables
2 Coiffes roses (rétention douce)
2 Coiffes blanches (rétention standard)
2 Conteneurs en acier

OT Equator implant

OT Equator implante

GMI présente OT Equator, la nouvelle ligne d’attachements directs à l’implant pour effectuer des restaurations avec des prothèses supradentaires. Avec un profil vertical bas, ce système offre de multiples solutions pour la restauration avec prothèses supra-dentaires lorsque l’espace vertical est limité.

Principales caractéristiques

Les dimensions du système OT Equator sont inférieures à celles des systèmes ERA et Locator, leur hauteur ètant en effet de 2,10 mm et leur largeur maximum de 4,40 mm lorsque la rétention est montée sur le pilier.
Disponible pour les implants gmi frontier à plateformes RP et WP, implants gmi avantgard à plateformes RP et WP, implants gmi phoenix à plateforme Ø4,10 avec des hauteurs d’émergence de 1 à 5,5 mm et implants gmi monolith.
Les coiffes sont insérées dans un conteneur en acier inoxydable et sont disponibles en quatre niveaux de rétention, ce qui facilite le travail que ce soit dans le laboratoire dentaire ou chez l’odonlologue.

Le kit inclut:

1 Pilier OT Equator pour implant
1 Conteneur en acier pour coiffe
1 Disque de protection
4 Coiffes diverses rétentions (Extra-douce / Douce / Standard / Forte)

La nouvelle Smart Box est un conteneur pour les coiffes avec un conception innovante qui, grâce à un mécanisme d’inclinaison avec un pivot de rotation, permet de compenser jusqu’à 50º de disparallélisme entre les implants dentaires.

Sa conception mécanique interne permet une insertion passive de la prothèse tout en conservant la fonctionnalité parfaite des composants élastiques, offrant confort et fonctionnalité dans les traitements de prothèse sur implant.

Piliers de cicatrisation

Une fois que la phase de réparation du tissu de support de l’implant est terminée, dans le cas des implants totalement ou partiellement recouverts par des tissus mous, il doit y avoir un canal ou tunnel muqueux permettant la connexion de l’implant à la prothèse ou à la structure secondaire. Les piliers de cicatrisation sont utilisés pour former cette voie muqueuse, une fois que le tissu mou a été ouvert par incision, la vis du couvercle a été retirée, par vissage à l’implant.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Serrage avec clé hexagonale e/f 1,20 mm.
Disponible en hauteurs d’émergence de 1,50 à 4,50 mm.
Mèche apicale pour faciliter le début du filetage.
Couple de serrage manuel: Max. 15 N·cm.

Piliers droits

Une fois que le tunnel de la muqueuse a été formé par le pilier de cicatrisation et après son retrait, il est approprié d’utiliser le pilier correspondant, qui est défini comme l’attachement conique usiné qui, après avoir été fixé à l’aide de la vis clinique à la partie supérieure de l’implant, agit comme un support pour la couronne clinique, à laquelle elle est fixée à l’aide de ciment.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Plans anti-rotationnelle pour faciliter la rétention.
Disponible uniquement en version non-rotative.
Vis de clinique incluse.
Disponibles en quatre hauteurs d’émergence de 1,50 à 4,50 mm.
Couple de serrage: 25 N·cm.

Piliers inclinés

Quand il est nécessaire de corriger une position angulaire extrême de l’implant à l’intérieur d ela structure osseuse par rapport aux dents naturelles ou aux prothèses adjacentes, des piliers angulés doivent être utilisés qui, une fois montés et orientés sur l’implant, vont permettre la parallèlisation de la nouvelle couronne par rapport aux autres structures.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Permettent de corriger les disparallélismes allant jusqu’à 20 degrés.
Vis clinique incluse.
Épaulement du pilier adapté à la forme de la gencive.
Couple de serrage: 25 N·cm.

Piliers multi-esthétiques

Une fois réalisée la première étape de l’opération et donc après avoir obtenu l’ostéointégration de l’implant, le pilier multi-esthétique (PME) est utilisé, défini comme un attachement usiné qui, après avoir été fixé à la couronne de l’implant, sert de support pour une restauration multiple, réduisant ainsi la hauteur entre la connexion de l’implant et la connexion de la structure, et fournissant un ajustement passif de la structure.

Principales caractéristiques

Usinage en titane grade V conforme à la norme ISO-5832.
Disponible en hauteurs d’émergence de 1,50 à 4,50 mm.
Piliers droits en une seule pièce en version rotative.
Resserrement à l’aide de la clé hexagonale: E/C 2,00 mm (KYL0C0097).
Empreinte avec la vis incluse.
Calcinable avec vis clinique incluse.
Cylindre provisoire en titane grade V avec vis clinique incluse.
Les piliers multi-esthétiques angulés permettent non-parallélisme jusqu’à 30º.
Couples de serrage: PME droit (30 N·cm), PME angulés (20 N·cm) et pilier de cicatrisation (Manuel: Max. 15 N·cm).

Piliers porte-implant

Lorsque l’utilisation d’un pilier sur mesure est nécessaire, des piliers fraisables peuvent être utilisés. En les coupant dans n’importe quelle direction, ils peuvent être adaptés aux besoins de la prothèse. En outre, et comme fonction complémentaire, les piliers implantaires fraisables peuvent être utilisés comme empreinte, en les vissant à l’implant à l’aide de la vis d’empreinte courte et en les utilisant pour réaliser le négatif de la bouche du patient et sa positivation ultérieure sur le plâtre.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Permettent une coupe dans n’importe quelle direction, ce qui leur permet de s’adapter aux besoins prothétiques.
Compatibles avec une clé hexagonale e/f 3,00 mm pour utilisation comme vis de transfert.
Disponibles uniquement en version anti-rotationnelle.
Possibilité d’utilisation comme empreinte avec une vis d’impression courte.
Vis clinique prémontée incluse.
Couple de serrage: 25 N·cm.

Piliers provisoires

Quand il est nécessaire d’effectuer une restauration provisoire tandis que les interfases osseuses-implant ou les tissus mous sont en train de cicatriser, le pilier provisoire est utilisé, défini comme un accessoire qui, une fois attaché à la couronne de l’implant à l’aide de la vis clinique, ils permettront de réaliser une restauration temporaire pendant la fabrication de la restauration définitive.

Principales caractéristiques

Usinés en plastique à haute résistance technique.
Version rotative uniquement pour restaurations multiples.
Plan anti-rotation et rétention transversale pour fournir une bonne fixation.
Vis clinique incluse.
Couple de serrage manuel: Max. 15 N·cm.

Prises d'empreinte

Les prises d’empreinte sont définies comme les accessoires usinées que, se connectant à la partie coronaire de l’implant dans la cavité buccale et fixées axialement par la vis d’impression, sont utilisées pour effectuer le transfert de la position de l’implant dans le milieu biologique à un modèle de laboratoire, sur lequel le professionnel prothétique va travailler pour créer des couronnes dentaires ou des prothèses. Ce processus est réalisé en utilisant des matériaux d’empreinte disposés d’une manière appropriée, qui durcissent dans la cavité buccale et permettent d’obtenir l’empreinte négative de la bouche du patient. Une fois extraites, les répliques sont placées et le plâtre de moulage est coulé pour obtenir le moule positif où la réplique est placée dans la position initiale de l’implant dans la bouche.

Principales caractéristiques

Prise d’empreinte ouverte usinée en titane grade V conforme à la norme ISO-5832.
Vis à empreintes usinées en titane grade V conforme à la norme ISO-5832.
Serrage de vis impression avec clé hexagonale e/c 1,20 mm.
Mèche apicale pour faciliter le début du filetage de la vis d’empreinte.
Fraisages anti-rotation et cou de rétention verticale pour une bonne fixation.
Vis pour prise d’empreinte incluse.
Vis d’empreinte longue avec fraisages longitudinaux pour serrage manuel.
Prise d’empreinte CC usinée en plastique technique.
Couple de serrage manuel: Max. 15 N·cm.

Répliques

Une fois réalisé le transfert de la position en utilisant la coiffe d’empreinte pour passer du milieu biologique au modèle de travail de laboratoire, il est nécessaire d’utiliser des répliques, qui sont définies comme les attachements usinés destinés d’une part à reproduire la position de l’implant dans la bouche du patient sur un modèle de travail, et de l’autre à servir comme un modèle de connexion pour la construction au laboratoire de la structure pour effectuer la restauration.

Principales caractéristiques

Usinage en titane grade V conforme à la norme ISO-5832.
Fraisages anti-rotation et cou de rétention verticale pour une bonne fixation.

Vis clinique et laboratoire

Les vis clinique sont définies comme des dispositifs mécaniques utilisés pour d’ancrage définitif des piliers ou des piliers calcinables directement sur l’implant, tandis que les vis laboratoire sont des dispositifs mécaniques utilisés pour l’ancrage provisoire des piliers sur la réplique de l’implant, utilisés par le practicien dans le laboratoire dentaire où les couronnes dentaires ou les prothèses sont fabriqués.

Principales caractéristiques

Vis usinées dans du titane grade V, conforme à la norme ISO-5832.
Serrage des vis avec clé hexagonale e/c 1,20 mm.

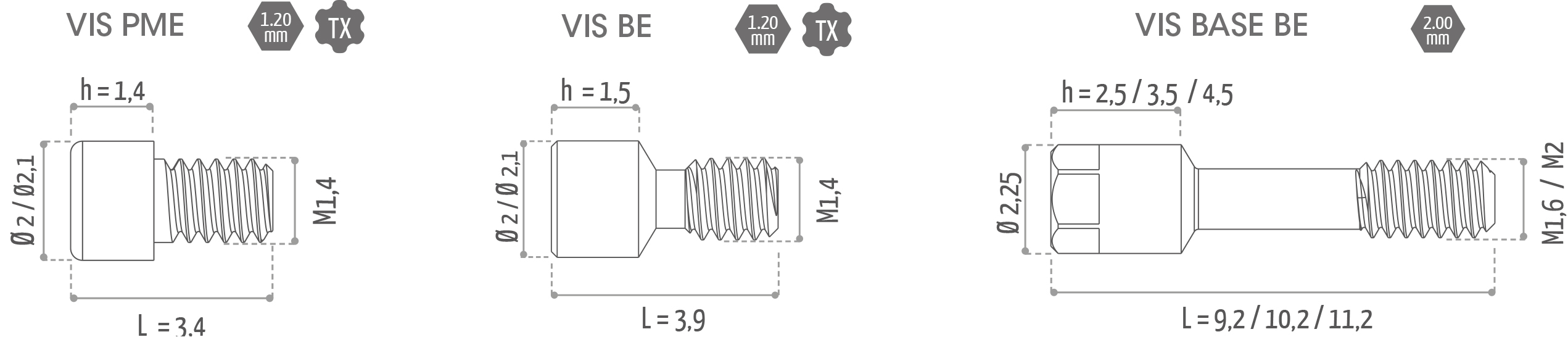

Vis PME et BE

Les vis cliniques pour PME et BE se définissent comme les attachements usinés utilisés pour l’ancrage définitif des attachements ME et BE, tandis que les vis de laboratoire sont les attachements usinés utilisés pour l’ancrage provisoire des attachements ME et BE à la réplique pendant la fabrication de la prothèse au laboratoire.

Principales caractéristiques

Vis usinée dans du tintane grade 5, conforme à la norme ISO-5832.
Serrage des vis avec clé hexagonale e/c 1,20 mm et 2,00 mm.
