Soluciones protésicas Avantgard

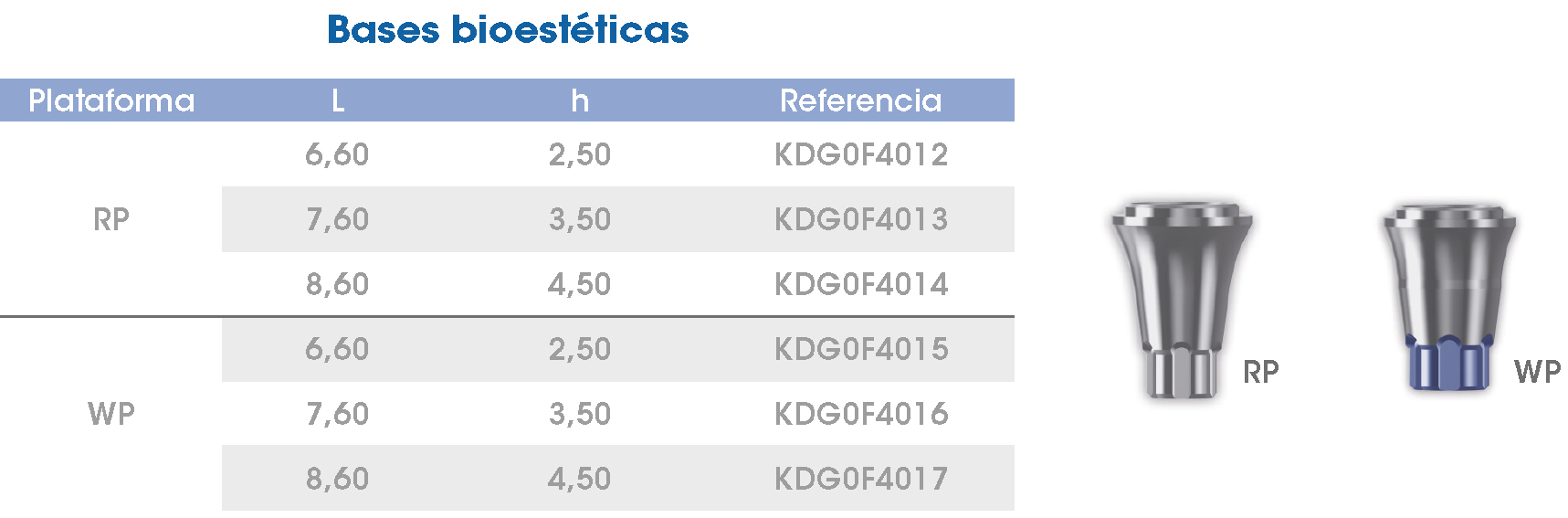

Bases bioestéticas

Una vez finalizada la inserción del implante en el lecho óseo se procede a utilizar la base bioestética que se define como el aditamento mecanizado que una vez fijado a la parte coronal del implante permite efectuar restauraciones unitarias a nivel del pilar.

La colocación de la base bioestética durante la cirugía permite que los tejidos blandos cicatricen alrededor de ésta.

Una vez cicatrizado el tejido, sirve como base para efectuar la rehabilitación evitando la conexión y desconexión de los componentes al implante y, por tanto, manteniendo intacto el sellado biológico.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Disponibles en alturas de emergencia de 2,50 a 4,50 mm.
Bases rectas de dos piezas, incluyendo el tornillo.
Apriete con llave hexagonal: E/C 2,00 mm (KYL0C0149).
Toma de impresión con tornillo incluido.

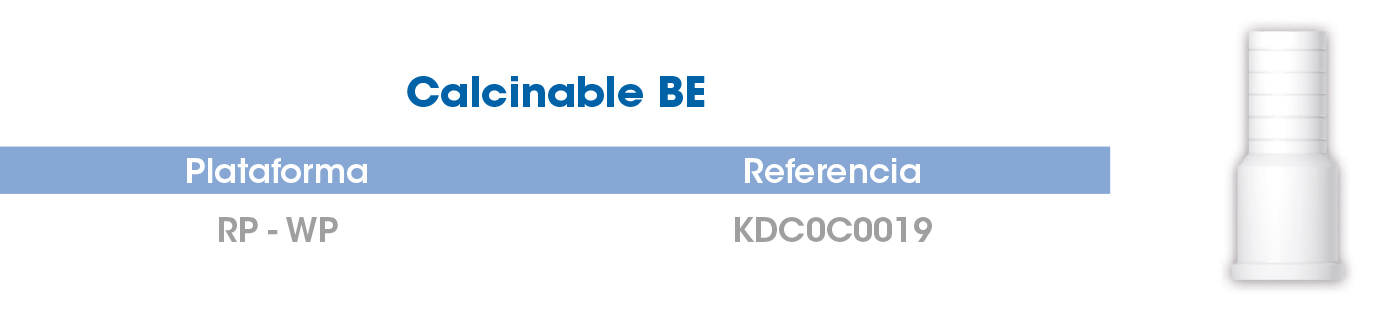

Calcinable.
Pares apriete: Base BE (25 N·cm) y pilar cicatrización (Manual: Máx. 15 N·cm).

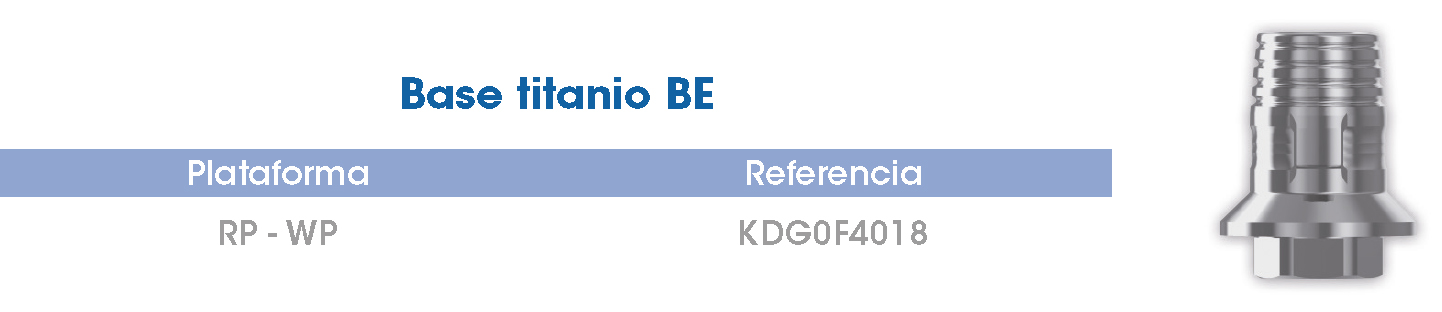

Base titanio

Una vez formado el túnel mucoso por el pilar de cicatrización y retirado este de su localización, se procede a utilizar la base de titanio correspondiente, que se define como el aditamento mecanizado cónico que una vez fijado con el tornillo clínica a la parte superior del implante sirve de soporte para una mesoestructura metálica o cerámica ya sea colada o mecanizada mediante CAD/CAM.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Versión anti-rotatoria.
Tornillo clínica incluido.
Disponible en altura de emergencia de 1,50 mm.
Elemento anti-giro en base anti-rotatoria que permite indexación.
Par apriete tornillo: 25 N·cm.
Escaneo directo sobre la Base de titanio o escaneo alternativo sobre Pilar de escaneo.

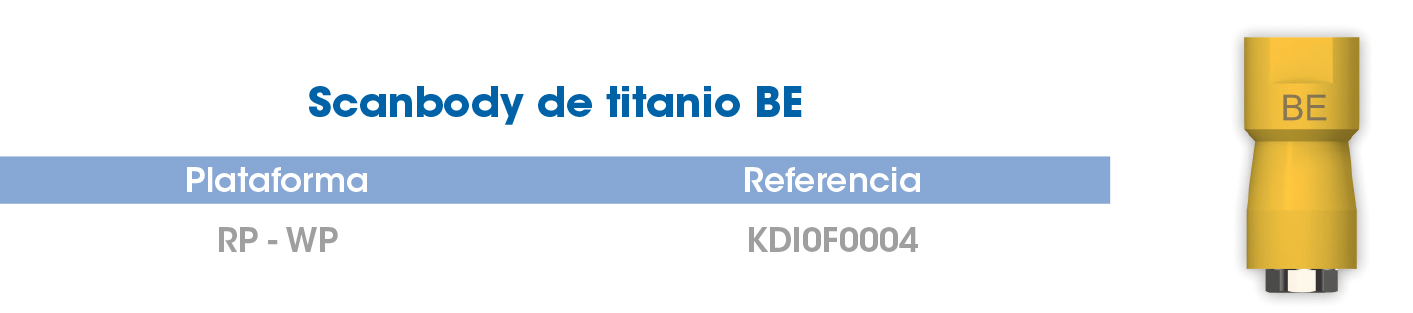

Scanbody, sólo para uso en laboratorio.

Bloques pre-fresados CrCo

La nueva gama de bloques pre-fresados para el sistema de implantes GMI Avantgard permite la fabricación in-house de pilares personalizados de una sola pieza garantizando la precisión de la conexión y el asiento del tornillo GMI y, por tanto, permitiendo asegurar una óptima estabilidad biomecánica y el éxito del tratamiento a largo plazo.

Los bloques pre-fresados están fabricados con una aleación especial de CoCr que a diferencia del resto de productos del mercado presenta las siguientes características:

Longitud total fresable de 20 mm.
Diámetro Ø14 mm.
Transición gingival de sólo 0,30 mm para una mayor libertad de personalización.
Ausencia de tensiones internas del material que mantiene la forma del diseño y reduce el riesgo de roturas en la cerámica.
Aleación más fácil de fresar que alarga la vida útil de las herramientas.
Coeficiente de expansión térmica exacto que facilita la aplicación de la cerámica.
Los pilares personalizados GMI están disponibles en el software de VHF, Imes, Hyperdent y Sum3d.

El sistema completo consta de los bloques pre-fresados GMI y un soporte específico diseñado para ahorrar tiempo y dinero al laboratorio. Los bloques se fijan a un sub-soporte fuera de la máquina mientras el soporte principal se queda en la máquina permitiendo que el proceso sea más rápido y limpio. El soporte presenta las siguientes características:

Compatible con los sistemas Imes-Icore®, VHF®, ZirconZahn®, Yenadent® y cualquier máquina compatible con soportes estándar de 98mm.
Sistema de anclaje “Pull down and lock” rápido y estable.
Fijación roscada de los bloques que facilita el cambio de éstos.

OT Equator calcinable

GMI presenta OT Equator Calcinable, la nueva línea de aditamentos que permite efectuar restauraciones con sobredentaduras sobre barras, pilares unitarios colados o coronas coladas intra-radiculares. De la misma forma que los aditamentos directos a implante, este sistema consta de un perfil vertical bajo, ofreciendo múltiples soluciones para la restauración con sobredentaduras cuando el espacio vertical es limitado.

Características principales

Material plástico calcinable en color rojo.
Contenedor de acero inoxidable y cofias de retención con cuatro niveles de retención compatibles con OT Equator.

El kit incluye:

2 Machos calcinables
2 Cofias rosas (retención suave)
2 Cofias blancas (retención estándar)
2 Contenedores de acero

OT Equator implante

GMI presenta OT Equator, la nueva línea de aditamentos directos a implante para efectuar restauraciones con sobre-dentaduras. Con un perfil vertical bajo este sistema ofrece múltiples soluciones para la restauración con sobre-dentaduras cuando el espacio vertical es limitado.

Características principales

Las dimensiones del sistema OT Equator son menores que las de los sistemas ERA y Locator, ya que tiene una altura de 2,10 mm y una anchura máxima de 4,40 mm cuando la retención está montada sobre el pilar.
Disponible para los implantes gmi frontier de plataformas RP y WP, implantes gmi avantgard de plataformas RP y WP, implantes gmi phoenix de plataforma Ø4,10 con alturas de emergencia de 1 a 5,5 mm e implantes gmi monolith.
Las cofias se insertan en un contenedor de acero inoxidable y están disponibles en cuatro niveles de retención, facilitando el trabajo ya sea en el laboratorio dental o en la misma consulta del odontólogo.

El kit incluye:

1 Pilar OT Equator para implante
1 Contenedor de acero para cofia
1 Disco protección
4 Cofias retentivas variadas (Extra-Suave / Suave / Estándar / Fuerte)

El nuevo Smart Box es un contenedor para cofias con un diseño innovador que, gracias a un mecanismo de inclinación con un fulcro de rotación, permite compensar hasta 50° de disparalelismo entre implantes dentales.

Su diseño mecánico interno permite una inserción pasiva de la prótesis manteniendo la perfecta funcionalidad de los componentes elásticos, proporcionando confort y funcionalidad en los tratamientos de sobredentadura retenida por implantes.

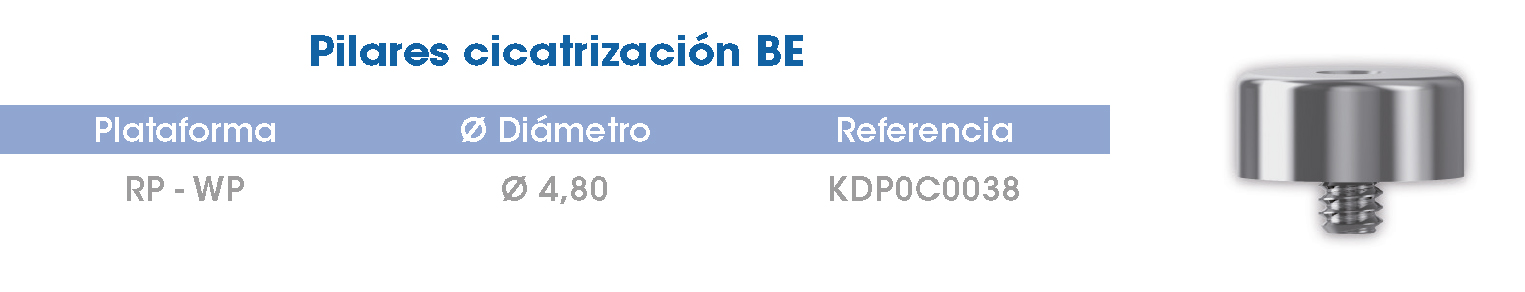

Pilares de cicatrización

Una vez finalizada la fase de reparación de los tejidos de sostén del implante, en el caso de implantes cubiertos total o parcialmente por tejido blando, debe existir un canal o túnel mucoso que permita la conexión del implante a la estructura secundaria o prótesis. Los pilares de cicatrización son los encargados de formar esta vía mucosa una vez se ha abierto por incisión el tejido blando, se ha retirado el tapón de cierre y han sido roscados al implante.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Apriete con llave hexagonal de e/c 1,20 mm.
Disponibles en alturas de emergencia de 1,50 a 4,50 mm.
Mecha apical para facilitar el inicio de roscado.
Par apriete manual: Máx. 15 N·cm.

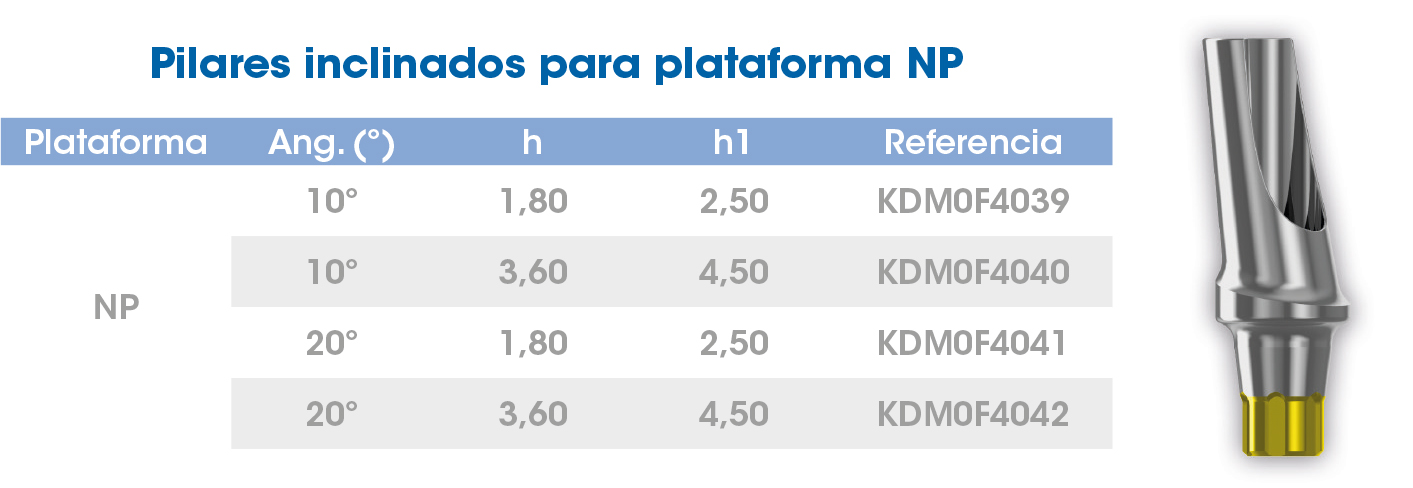

Pilares inclinados

Cuando es necesario corregir una posición angular extrema del implante en el interior de la estructura ósea, en relación a las piezas naturales o implantes
adyacentes, se utilizarán los pilares inclinados que, una vez montados y orientados sobre el implante, permitirán la paralelización de la nueva corona con el resto de estructuras.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Permiten corregir
disparalelismos de hasta 20 grados.
Incluye tornillo clínica
Hombro del pilar adaptado a la forma de la encía.
Par apriete tornillo: 25 N·cm.

Pilares Multi-estético

Pilares Multi - estético

Una vez efectuada la primera etapa de la cirugía, y por tanto obtenida la osteointegración del implante, se procede a utilizar el pilar multi-estético (PME), que se define como el aditamento mecanizado que una vez fijado a la parte coronal del implante sirve como soporte de una restauración múltiple, disminuyendo la altura entre la conexión del implante y la conexión de la estructura, y facilitando el ajuste pasivo de la estructura.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Disponibles en alturas de emergencia de 1,50 a 4,50 mm.
Pilares rectos de una sola pieza en versión rotatoria.
Apriete con llave hexagonal: E/C 2,00 mm (KYL0C0097).
Toma de impresión con tornillo incluido.
Calcinable con tornillo clínica incluido.
Cilindro provisional en titanio grado V según ISO-5832, con tornillo clínica incluido.
Los PME inclinados permiten corregir disparalelismos de hasta 30 grados.
Pares apriete: PME recto (30 N·cm), PME inclinado (20 N·cm) y Pilar cicatrización (Manual: Máx. 15 N·cm).

Pilares provisionales

Cuando es necesario efectuar una restauración mientras se consolida la interfase hueso-implante se utilizan los pilares provisionales, que se definen como los aditamentos mecanizados en plástico técnico que, una vez fijados a la parte coronal del implante mediante el tornillo clínica, permitirán efectuar una restauración temporal mientras se fabrica la restauración definitiva.

Características principales

Mecanizado en plástico técnico de alta resiliencia.
Versión rotatoria únicamente para restauraciones múltiples.
Plano anti-rotatorio y regatas transversales para facilitar la retención.
Tornillo clínica incluido .
Par apriete manual: Máx. 15 N·cm.

Pilares rectos

Una vez formado el túnel mucoso por el pilar de cicatrización y retirado este de su localización, se procede a utilizar el pilar correspondiente, que se define como el aditamento mecanizado cónico que una vez fijado con el tornillo clínica a la parte superior del implante sirve de soporte para la corona clínica fijándose a ésta mediante la utilización de cemento.

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Planos anti-rotatorios para facilitar la retención.
Disponibles sólo en versión anti-rotatoria.
Tornillo clínica incluido.
Disponibles en cuatro alturas de emergencia de 1,50 a 4,50 mm.
Par apriete tornillo: 25 N·cm.

Pilares transportador

Cuando sea necesario utilizar un pilar a medida se utilizarán los pilares fresables, que permitirán, mediante el corte en cualquier dirección, adecuarse a las necesidades del protésico. Además y como función complementaria, los pilares transportador fresables pueden ser utilizados como toma de impresión, roscándolos al implante mediante el tornillo de impresión corto y utilizándolos para hacer el negativo de la boca del paciente y su posterior positivación en escayola.

Pilares Transportador

Características principales

Mecanizados en titanio grado V según norma ISO-5832.
Permiten corte en cualquier dirección adecuándose a las necesidades protésicas.
Compatibles con llave hexagonal de e/c 3,00 mm para utilizar como transportador.
Disponibles sólo en versión anti-rotatoria.
Posibilidad de utilizarlos como toma de impresión
Incluye tornillo clínica premontado.
Par apriete tornillo: 25 N·cm.

Réplicas

Una vez realizada la transferencia de la posición mediante la toma de impresión del medio biológico al modelo de trabajo de laboratorio, es necesario utilizar las réplicas, que se definen como el aditamento mecanizado destinado por una parte a reproducir la posición del implante en la boca del paciente a un modelo de trabajo y por otra a servir de modelo de conexión para la construcción en el laboratorio de la estructura destinada a efectuar la restauración.

Características principales

Réplicas mecanizadas en titanio grado V según norma ISO-5832.
Fresados anti-giro y cuello de retención vertical para una buena fijación.

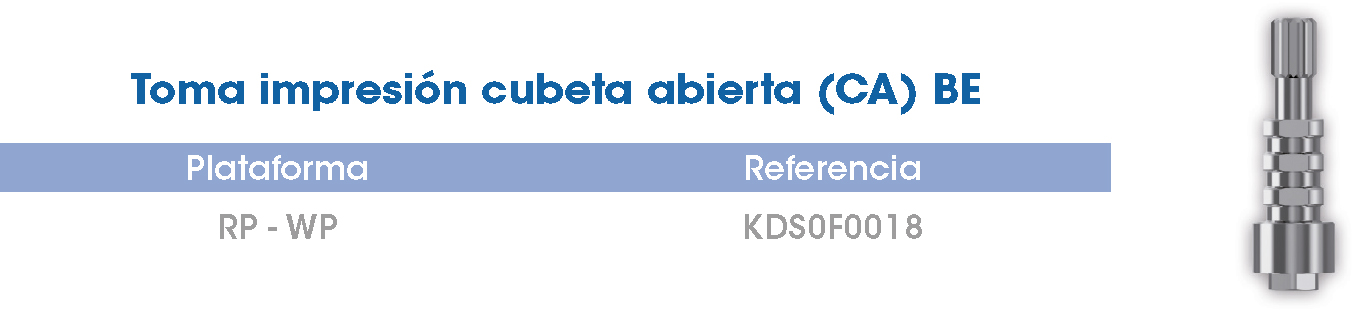

Tomas de impresión

Las tomas de impresión se definen como el aditamento mecanizado que conexionado a la parte coronal del implante en el interior de la cavidad bucal, y fijado axialmente mediante el tornillo de impresión, sirve para realizar la transferencia de la posición del implante en el medio biológico a un modelo de laboratorio, sobre el cual trabajará el protésico para crear las coronas o prótesis dentales. Este proceso se consigue utilizando materiales de impresión que colocados de forma apropiada, se endurecen en la cavidad bucal permitiendo la obtención del negativo de la boca del paciente. Una vez extraído, se colocan las réplicas y se efectúa el vaciado de escayola para obtener el molde positivo donde la réplica quedará en la posición original del implante en boca.

Características principales

Toma impresión CA mecanizada en titanio grado V según norma ISO-5832.
Tornillos de impresión mecanizados en titanio grado V según norma ISO-5832.
Apriete tornillos impresión con llave hexagonal de e/c 1,20 mm.
Mecha apical para facilitar el inicio de roscado del tornillo impresión.
Fresados anti-giro y cuello de retención vertical para una buena fijación.
Tornillos de toma de impresión incluidos.
Tornillo largo con fresados longitudinales para apriete manual.
Toma de impresión CC mecanizada en plástico técnico.
Par apriete manual: Máx. 15 N·cm.

Tornillos clínica y laboratorio

Los tornillos clínica se definen como los aditamentos mecanizados utilizados para el anclaje definitivo de los pilares, el transportador o el calcinable directo al implante, mientras que los tornillos de laboratorio son los aditamentos mecanizados utilizados para el anclaje provisional de los calcinables a la réplica del implante, utilizados por el protésico en el laboratorio donde se construyen las coronas dentales o prótesis.

Características principales

- Tornillos mecanizados en titanio grado V según norma ISO-5832.
- Apriete tornillos con llave hexagonal de e/c 1,20 mm.

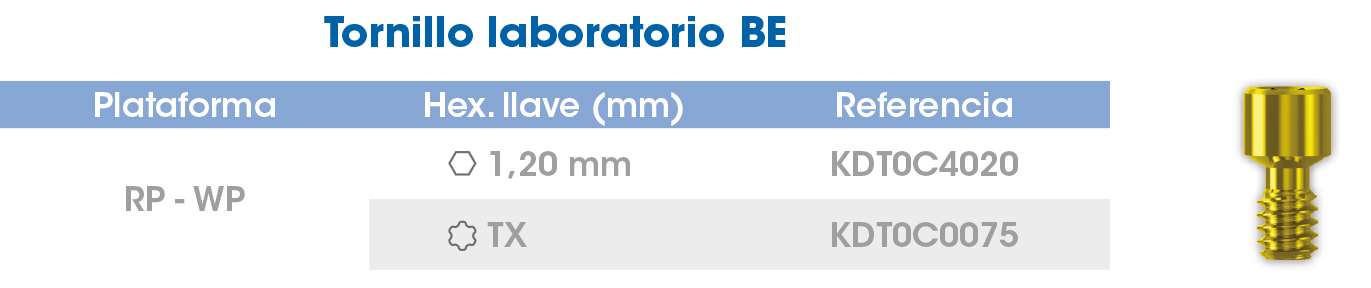

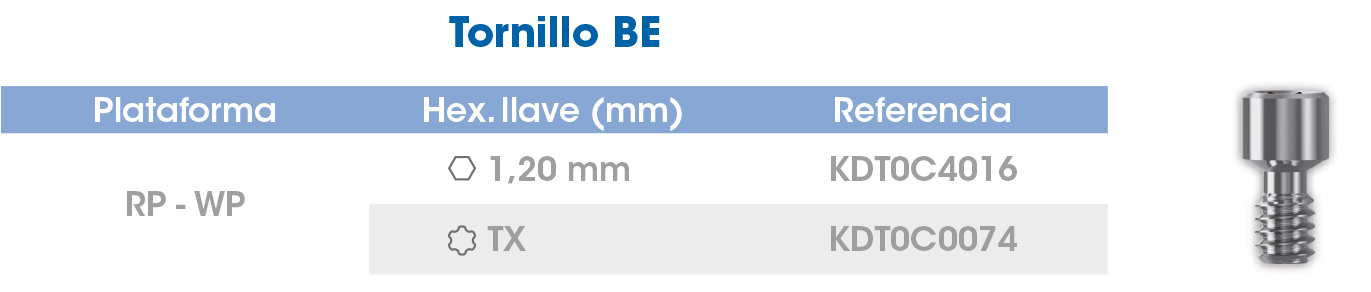

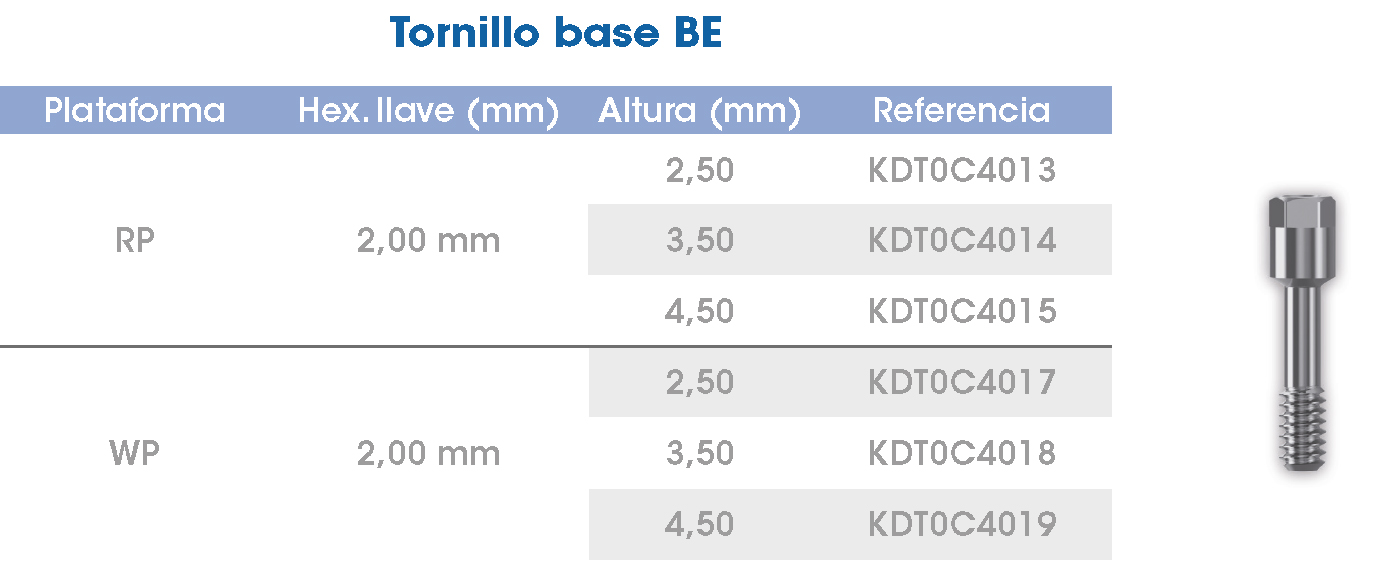

Tornillos PME y BE

Los tornillos clínica para PME y BE se definen como los aditamentos mecanizados utilizados para el anclaje definitivo de los aditamentos ME y BE, mientras que los tornillos laboratorio son los aditamentos mecanizados utilizados para el anclaje provisional de los aditamentos ME y BE a la réplica durante la elaboración de la prótesis en el laboratorio.

Características principales

Tornillos mecanizados en titanio grado V según norma ISO-5832.
Apriete tornillos con llave hexagonal de e/c 1,20 mm y 2,00 mm.
