Solutions Prothétiques Phoenix

Calcinables

Pour remplacer une couronne dentaire avec une prothèse de restauration, on utilise le calcinable, qui se définit comme l’attachement usiné en plastique fusible qui, une fois mis en place sur la partie coronaire de l’implant à connexion externe, servira de base initiale pour modeler la forme qu’aura la structure finale, qui sera coulée dans le métal correspondant.

Principales caractéristiques

Calcinables usinés en matière plastique fusible de couleur blanche.
Physilogiquement inertes et excellente stabilité dimensionnelle.
Disponibles en version rotationnelle et anti-rotationnelle.

OT Equator calcinable

GMI présente OT Equator Calcinable, la nouvelle ligne d’attachements qui permet d’effectuer des restaurations avec des prothèses supradentaires sur barres, piliers unitaires collés ou couronnes collées intraradiculaires. Tout comme pour les attachements directs sur l’implant, ce système comprend un profil vertical bas, il offre de multiples solutions pour la restauration avec des prothèses supra-dentaires lorsque l’espace vertical est limité.

Principales caractéristiques

Matériau plastique calcinable de couleur rouge.
Conteneur en acier inoxydable et coiffes de rétention avec quatre niveaux de rétention compatibles avec OT Equator.

Le kit inclut:

2 Mâles calcinables
2 Coiffes roses (rétention douce)
2 Coiffes blanches (rétention standard)
2 Conteneurs en acier

OT Equator implant

OT Equator implante

GMI présente OT Equator, la nouvelle ligne d’attachements directs à l’implant pour effectuer des restaurations avec des prothèses supradentaires. Avec un profil vertical bas, ce système offre de multiples solutions pour la restauration avec prothèses supra-dentaires lorsque l’espace vertical est limité.

Principales caractéristiques

Les dimensions du système OT Equator sont inférieures à celles des systèmes ERA et Locator, leur hauteur ètant en effet de 2,10 mm et leur largeur maximum de 4,40 mm lorsque la rétention est montée sur le pilier.
Disponible pour les implants gmi frontier à plateformes RP et WP, implants gmi avantgard à plateformes RP et WP, implants gmi phoenix à plateforme Ø4,10 avec des hauteurs d’émergence de 1 à 5,5 mm et implants gmi monolith.
Les coiffes sont insérées dans un conteneur en acier inoxydable et sont disponibles en quatre niveaux de rétention, ce qui facilite le travail que ce soit dans le laboratoire dentaire ou chez l’odonlologue.

Le kit inclut:

1 Pilier OT Equator pour implant
1 Conteneur en acier pour coiffe
1 Disque de protection
4 Coiffes diverses rétentions (Extra-douce / Douce / Standard / Forte)

La nouvelle Smart Box est un conteneur pour les coiffes avec un conception innovante qui, grâce à un mécanisme d’inclinaison avec un pivot de rotation, permet de compenser jusqu’à 50º de disparallélisme entre les implants dentaires.

Sa conception mécanique interne permet une insertion passive de la prothèse tout en conservant la fonctionnalité parfaite des composants élastiques, offrant confort et fonctionnalité dans les traitements de prothèse sur implant.

Piliers boule

Une fois formé le tunnel muqueux par le pilier de cicatrisation et ce dernier retiré, le pilier boule correspondant est utilisé, qui se définit comme l’attachement usiné qui, une fois fixé sur la partie supérieure de l’implant, sert d’élément de rétention de la prothèse amovible. Les douilles de maintien y auront préalablement été incorporés et ceux-ci seront fixés sur la partie sphérique supérieure des piliers boule.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Disponibles en hauteurs d’émergence de 1,50 à 3,00 mm.
Coiffe de rétention rose et conteneur inclus.
Disque de protection inclus.
Serrage avec clé hexagonale e/f 2,45 mm réf: KYL0C0065.
Instruments pour coiffes: manche universel (RH124ICP), inserteur de coiffes (RH185IAC) et extracteur de coiffes (RH091EC).

Piliers de cicatrisation

Une fois que la phase de réparation du tissu de support de l’implant est terminée, dans le cas des implants totalement ou partiellement recouverts par des tissus mous, il doit y avoir un canal ou tunnel muqueux permettant la connexion de l’implant à la prothèse ou à la structure secondaire. Les piliers de cicatrisation sont utilisés pour former cette voie muqueuse, une fois que le tissu mou a été ouvert par incision, la vis du couvercle a été retirée, par vissage à l’implant.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Serrage avec clé hexagonale de e/c 1,20 mm.
Serrage alternatif avec tournevis plat.
Disponibles en hauteurs d’émergence de 2,00 à 5,00 mm.
Légère conicité de la tête pour faciliter l’extraction.
Mèche apicale pour faciliter le démarrage du vissage.

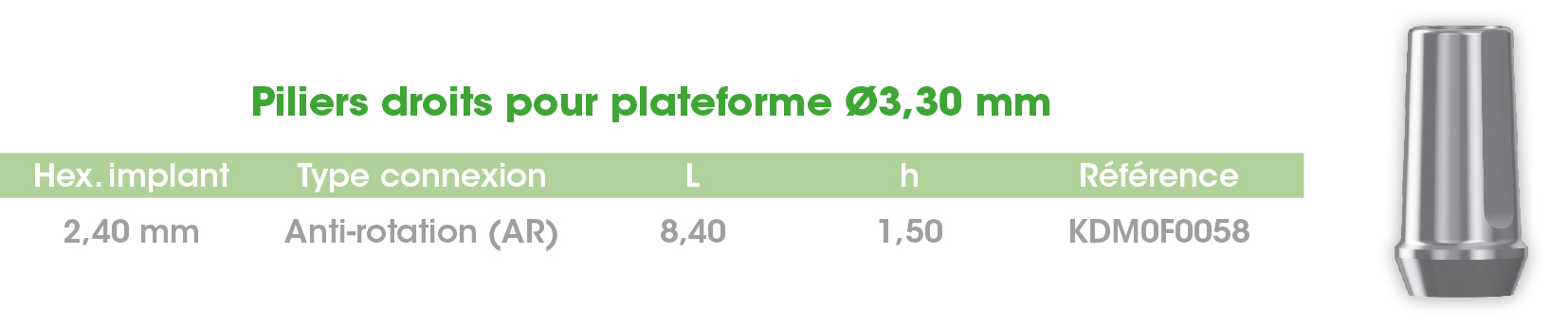

Piliers droits

Une fois le tunnel muqueux formé par le pilier de cicatrisation et ce dernier retiré de son emplacement, le pilier qui correspond est utilisé, qui se définit comme l’attachement usiné conique qui, une fois fixé avec la vis de clinique sur la partie supérieure de l’implant, sert de support à la couronne clinique, à laquelle il est fixé avec du ciment.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Plans anti-rotationnels pour faciliter la rétention.
Piliers droits en version anti-rotationnelle hexagonaux.
Vis de clinique incluse.

Piliers inclinés

Quand il est nécessaire de corriger une position angulaire extrême de l’implant à l’intérieur d ela structure osseuse par rapport aux dents naturelles ou aux prothèses adjacentes, des piliers angulés doivent être utilisés qui, une fois montés et orientés sur l’implant, vont permettre la parallèlisation de la nouvelle couronne par rapport aux autres structures.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Permettent de corriger les disparallélismes allant jusqu’à 20 degrés.
Intérieur de 12 positions pour une plus grande flexibilité.
Vis de clinique incluse.
Épaulement du pilier adapté à la forme de la gencive.

Piliers multi-esthétiques

Une fois effectuée la première étape de chirurgie, l’ostéointégration de l’implant étant donc terminée, le pilier multi-esthétique (PME) est utilisé, qui se définit comme l’attachement usiné qui, une fois fixé à la partie coronaire de l’implant, sert de support à une restauration multiple et diminue la hauteur entre la connexion de l’implant et la connexion de la structure, ce qui facilite l’ajustage passif de la structure.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Disponibles en hauteurs d’émergence de 1,50 à 4,50 mm.
Piliers droits d’une seule pièce en version rotationnelle.
Serrage avec clés hexagonales:

PL-Ø3,30 et Ø4,10: E/F 2,00 mm (KYL0C0097)

PL-Ø5,10: E/F 2,50 mm (KYL0C0098)

Prise d’empreinte avec vis incluse.
Calcinable avec vis de clinique incluse.
Cylindre provisoire en titane grade V conformément à ISO-5832, avec vis de clinique incluse.
Les PME inclinés permettent de corriger les disparallélismes allant jusqu’à 30 degrés

Piliers porte-implant

Si l’utilisation d’un pilier sur mesure est nécessaire, on utilisera les piliers fraisables qui permettront, au moyen d’une coupe dans n’importe quelle direction, de les adapter aux besoins prothétiques. De plus, les piliers de transfert fraisables peuvent être utilisés comme prise d’empreinte en les vissant à l’implant avec la vis d’empreinte courte et en les utilisant pour obtenir le négatif de la bouche du patient puis le moule positif en plâtre.

Principales caractéristiques

Usinés en titane grade V conformément à la norme ISO-5832.
Permettent une coupe dans n’importe quelle direction pour l’adapter aux besoins prothétiques.
Compatibles avec une clé hexagonale de e/c 4,00 mm pour utilisation comme vis de transfert.
Disponibles uniquement en version anti-rotationnelle.
Peuvent être utilisés comme prise d’empreinte avec vis d’empreinte courte.
Vis de clinique incluse.

Prises d'empreinte

Les prises d’empreinte se définissent comme l’attachement usiné qui, connecté à la partie coronaire de l’implant à l’intérieur de la cavité buccale, et fixé axialement au moyen de la vis d’empreinte, sert à réaliser le transfert de la position de l’implant dans le milieu biologique sur un modèle de laboratoire, sur lequel travaillera le prothésiste pour créer les couronnes ou prothèses dentaires. Cette procédure s’effectue avec des matériaux d’empreinte qui, correctement mis en place, durcissent dans la cavité buccale et fournissent le négatif de la bouche du patient. Une fois celui-ci extrait, les répliques sont mises en place et le vidage du plâtre permet d’obtenir le moule positif où la réplique sera posée, dans la position originale de l’implant en bouche.

Principales caractéristiques

Prise d’empreinte pick-up usinée en titane grade V conformément à la norme ISO-5832.
Vis d’empreinte usinées en titane grade V conformément à la norme ISO-5832.
Serrage vis d’empreinte avec clé hexagonale e/f 1,20 mm.
Mèche apicale pour faciliter le démarrage du vissage.
Fraisages anti-rotationnels et col de rétention vertical pour une bonne fixation.
Vis de prise d’empreinte incluses.
Vis longue avec fraisages longitudinaux pour serrage manuel.
Prise d’empreinte pop-in usinée en plastique technique.

Répliques

Une fois réalisé le transfert de la position en utilisant la coiffe d’empreinte pour passer du milieu biologique au modèle de travail de laboratoire, il est nécessaire d’utiliser des répliques, qui sont définies comme les attachements usinés destinés d’une part à reproduire la position de l’implant dans la bouche du patient sur un modèle de travail, et de l’autre à servir comme un modèle de connexion pour la construction au laboratoire de la structure pour effectuer la restauration.

Principales caractéristiques

Répliques usinées en titane grade V conforme à la norme ISO-5832.
Fraisages anti-rotationnels et col de rétention vertical pour une bonne fixation

Vis clinique et laboratoire

Les vis de clinique se définissent comme les attachements usinés utilisés pour l’ancrage définitif des piliers, du transfert ou du calcinable directement sur l’implant, tandis que les vis de laboratoire sont les attachements usinés utilisés pour l’ancrage provisoire des calcinables sur la réplique de l’implant, utilisés par le prothésiste dans le laboratoire où sont construites les couronnes dentaires ou prothèses.

Principales caractéristiques

Vis usinées en titane grade V conformément à la norme ISO-5832.
Serrage vis avec clé hexagonale e/f 1,20 mm.
Mèche apicale pour faciliter le démarrage du vissage.
