Implante de conexión cónica gmi avantgard

Los implantes de conexión cónica hexagonal gmi modelo avantgard están mecanizados en titanio grado IV c.p. de la máxima calidad, garantizando así una gran estabilidad química y por tanto una excelente bio-compatibilidad. La capa de dióxido de titanio, que se forma en la superficie del implante después del proceso de pasivado, y el estudiado diseño del perfil exterior de la rosca aseguran una buena osteointegración y una elevada estabilidad primaria.



La rosca exterior de doble entrada del implante permite disminuir los tiempos quirúrgicos. Además, las formas redondeadas, los fresados autoroscantes y la ligera conicidad apical facilitan la inserción del implante disminuyendo las tensiones producidas en la interfase hueso-implante, y por tanto evitando los problemas asociados al estrés de roscado.

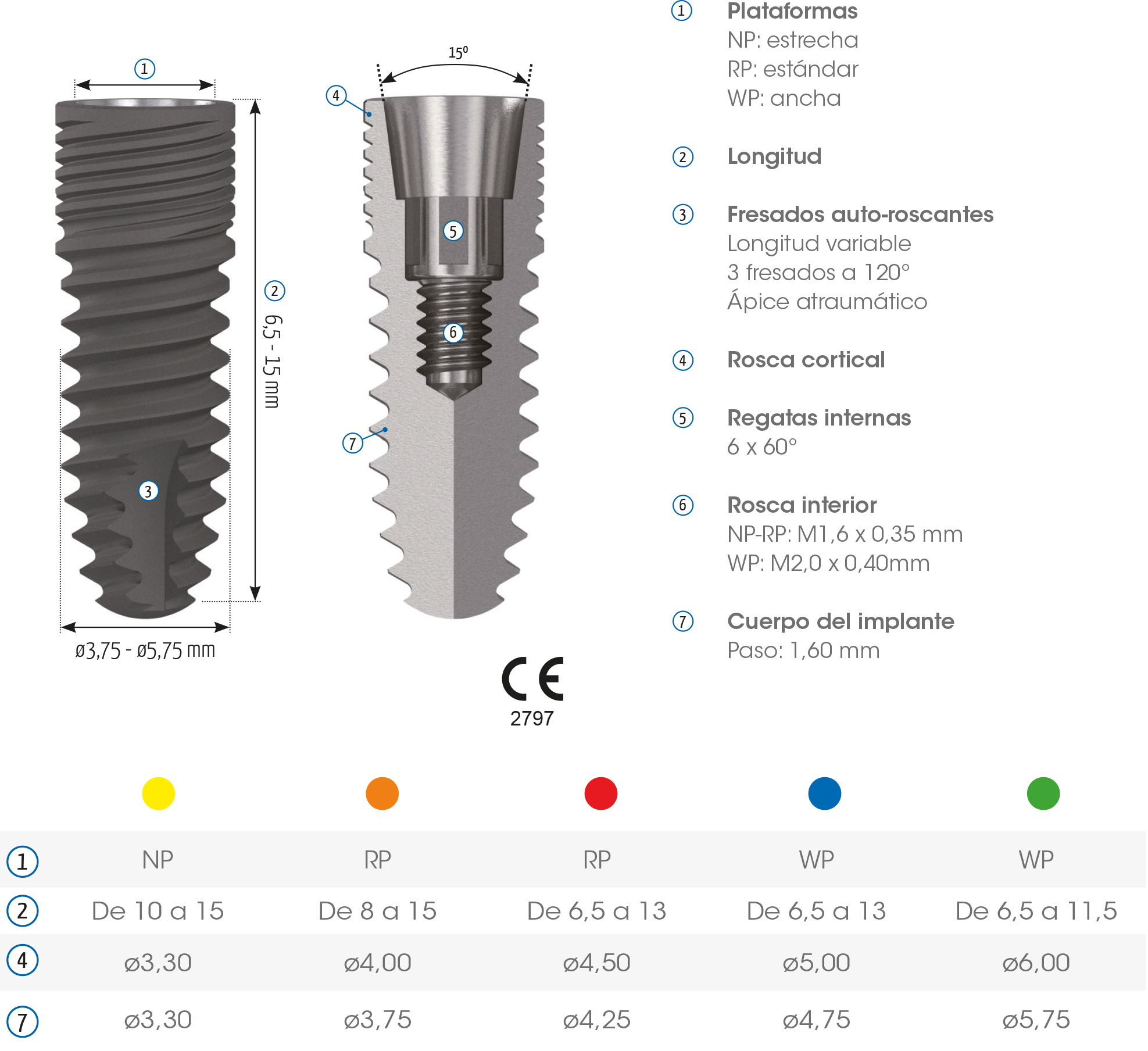

Caracteristicas-Avantgard



Tratamiento superficial ADS®

Para favorecer la adherencia y el crecimiento de las células óseas se ha tratado la superficie exterior del implante con el exclusivo sistema ADS® (Advanced Double-Grip Surface) que combina un microbulado con corindón blanco con un ataque ácido para obtener una rugosidad no uniforme, que maximiza la superficie de contacto entre el implante y el hueso y por tanto, mejora la estabilidad y la unión entre ellos.

 ADS-1

El tratamiento ADS® es el resultado de una serie de colaboraciones con institutos y universidades, así como estudios y ensayos propios que nos permiten controlar y validar la respuesta biológica óptima de la superficie del implante: se han efectuado tanto estudios químicos (estudios de dispersión rayos X para conocer la composición del implante y su superficie) como topográficos (estudios de rugosidad), así como estudios biológicos (estudios de respuesta in vivo en animales) y estudios clínicos.



Estudios de composición

Los estudios efectuados por dispersión de rayos X demuestran que sobre la superficie del implante solo se encuentra titanio y oxígeno, que son los componentes básicos de la capa de óxido que se forma en el proceso de pasivado del implante, y que es la que le confiere la excelente resistencia a la corrosión.





Estudios de la topografía de la superficie

Para controlar y conocer la topografía de la superficie del implante, se han efectuado estudios de rugosidad tanto con rugosímetros de contacto, como con técnicas SEM (Scanning Electron Microscope) y CLSM (Confocal Laser Scanning Microscope), permitiéndonos obtener y controlar los valores de la media aritmética de la rugosidad (Ra) dentro de los parámetros recomendados en las publicaciones internacionales.

grafica

Perfil de rugosidad obtenido con HOMMEL-WERKE T1000



Estudios de osteointegración

Para conocer la respuesta biológica de los implantes GMI, se han efectuado estudios in vivo colocando los implantes en animales, dejándolos sin carga durante el proceso de cicatrización y efectuando un estudio histológico que demuestra la excelente respuesta de las células óseas y la osteointegración completa del implante.

ADS-2

SEM-BSE: detalles ultraestructurales de las células en biofilm sobre el implante.

Los implantes de conexión cónica gmi avantgard vienen presentados en una caja de cartón serigrafiada, en cuyo interior se encuentran las etiquetas de trazabilidad y un doble envase que contiene el sistema de implantes, siendo el envase secundario de plástico técnico y el envase primario de vidrio Pyrex para asegurar el comportamiento inerte del envase. Una vez envasados en sala blanca, son esterilizados mediante radiación gamma según normativa. Las instrucciones de uso se pueden consultar electrónicamente.

El nuevo sistema de envasado de los implantes gmi avantgard consta de un soporte de titanio donde se aloja únicamente el implante dental preparado para ser introducido directamente en boca, utilizando una única llave transportador, diseñada a tal efecto. Este nuevo sistema presenta las siguientes ventajas para el profesional: un mayor control y una mejor visibilidad del proceso de inserción del implante, una mayor facilidad de uso en espacios interdentales reducidos y una reducción en el tiempo de cirugía.

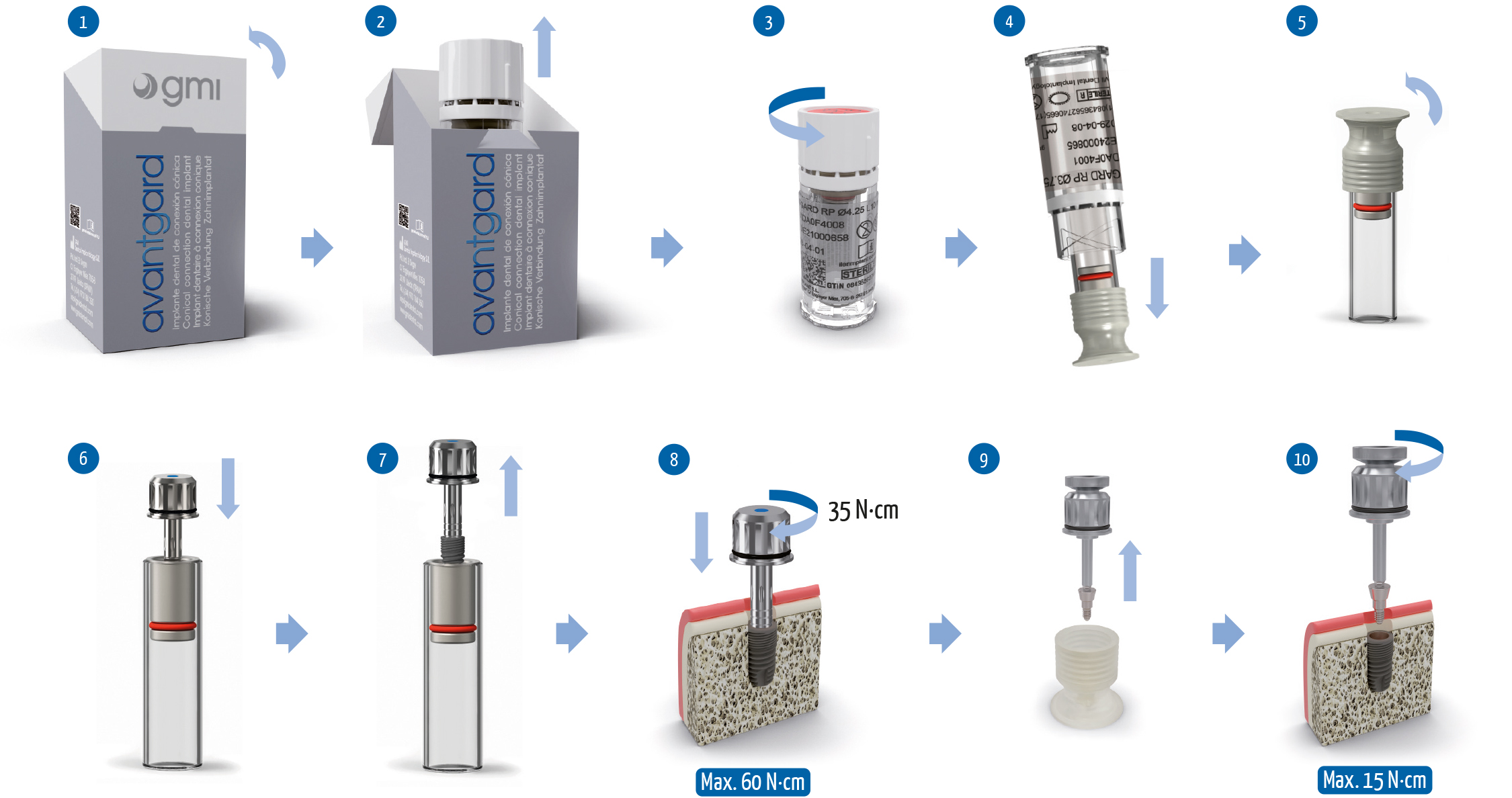

Protocolo insercion Avantgard ES



*  Consultar las instrucciones de uso en formato electrónico.

1. Comprobar pegatina indicadora de diámetro y longitud del implante y abrir la pestaña de la caja de cartón.
2. Extraer el envase secundario y las etiquetas identificativas del producto.
3. Comprobar integridad del precinto de seguridad y desenroscar el tapón del envase secundario.
4. Extraer el envase primario del envase secundario evitando golpearlo contra una superficie rígida.
5. Extraer el tapón primario efectuando un movimiento lateral y guardarlo para su uso posterior.
6. Introducir la llave-transportador hasta notar una ligera retención, encarando las marcas de la llave con las caras del hexágono del transportador.
7. Comprobar que la llave está totalmente insertada y efectuar un pequeño giro mientras se estira con suavidad el conjunto.
8. Colocar el implante en el lecho óseo aplicando un par máximo de 35 N·cm hasta que la parte tratada quede a nivel crestal o subcrestal. Extraer la llave.
9/10. Sujetar el transportador con la llave plana y aflojar el tornillo utilizando la llave HEX-1,20 mm hasta que se desclave el cono. Retirar el transportador.
11. Extraer el tapón de cierre del tapón primario, utilizando la llave de HEX-1,20 mm.

12. Roscar el tapón de cierre al implante de forma manual. Extraer llave y suturar incisión.

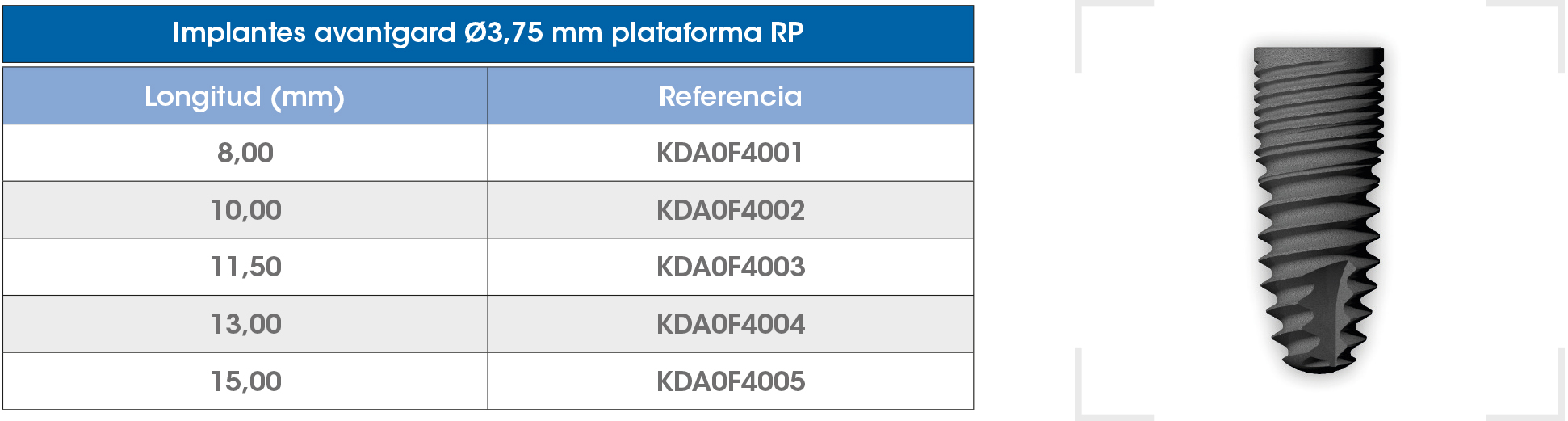

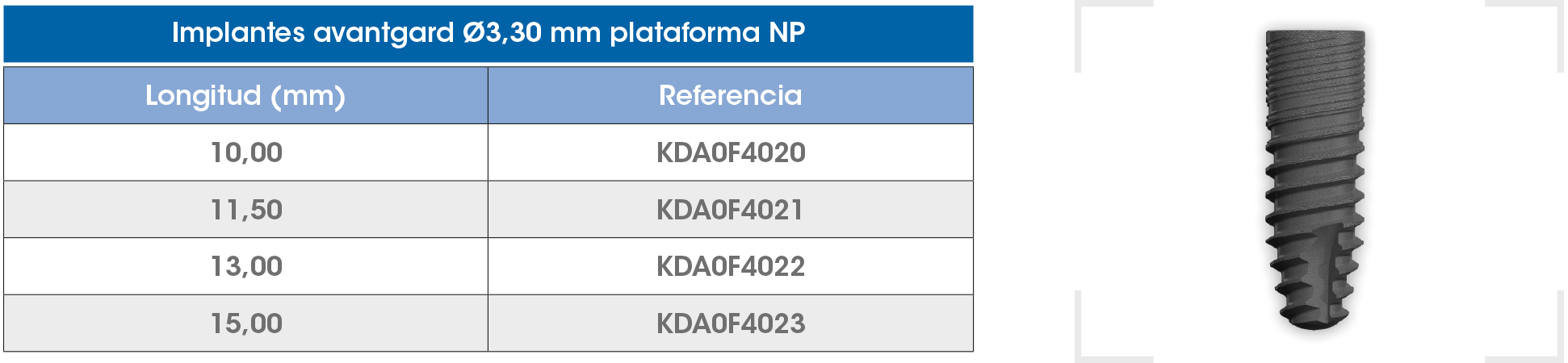

Gama-Avantgard-1

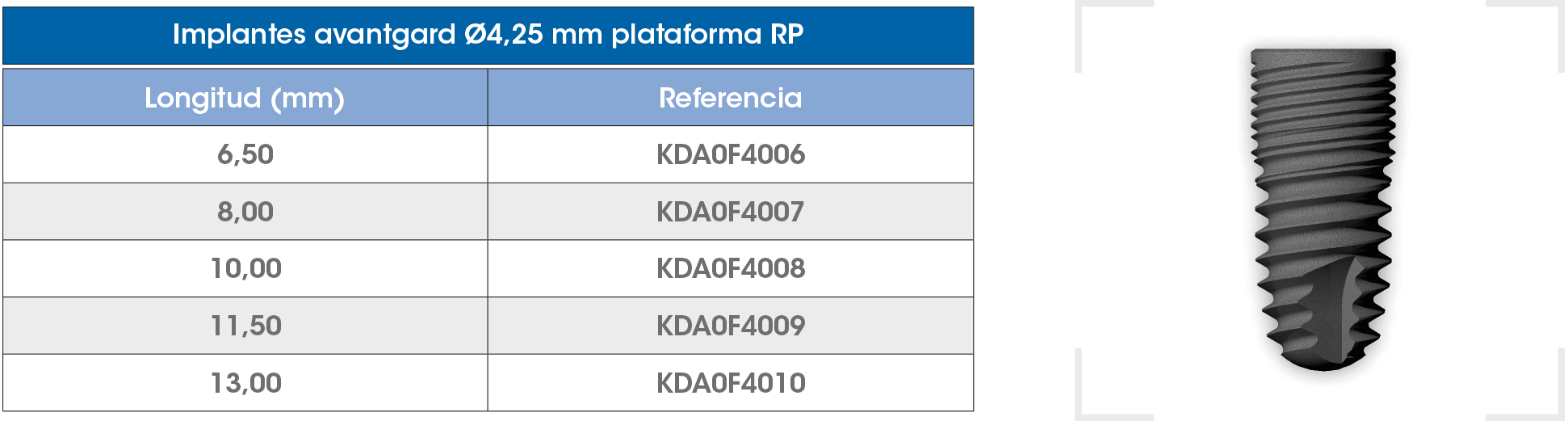

Gama-Avantgard-2

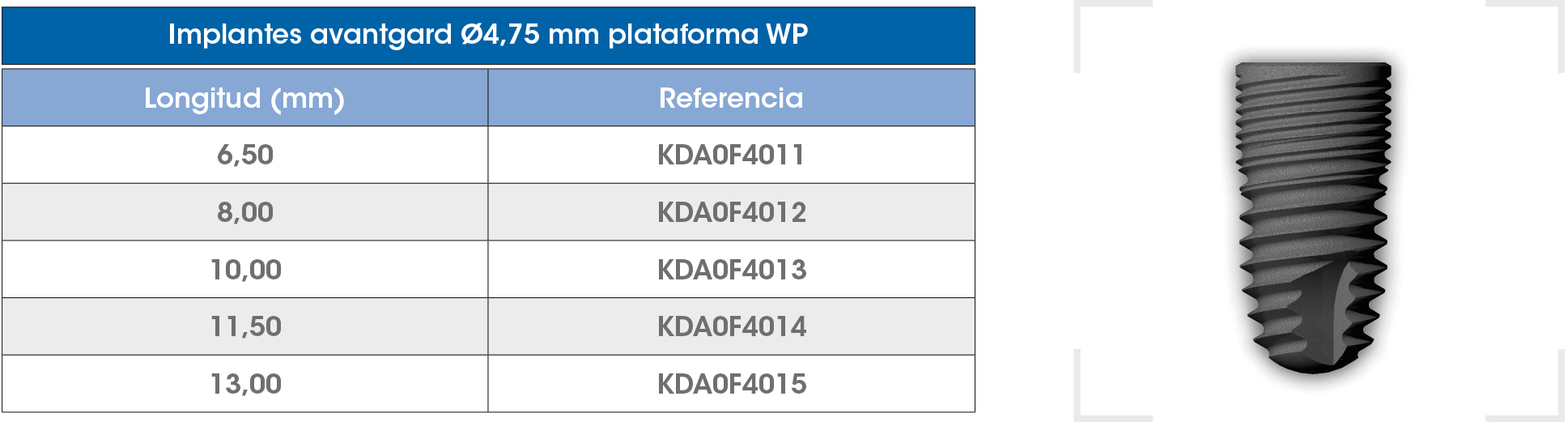

Gama-Avantgard-3

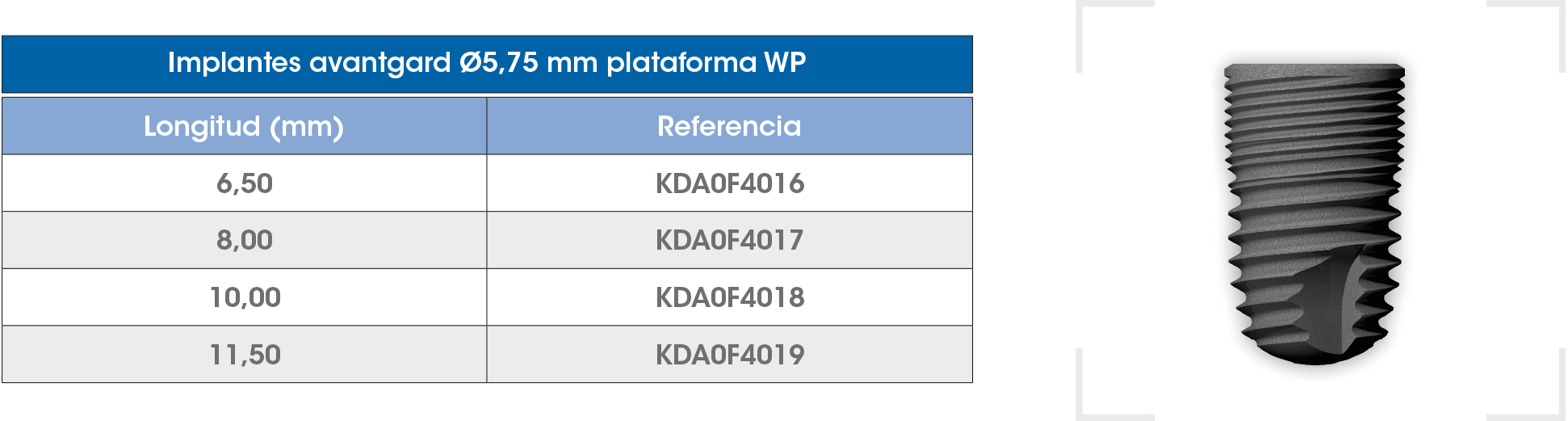

Gama-Avantgard-4

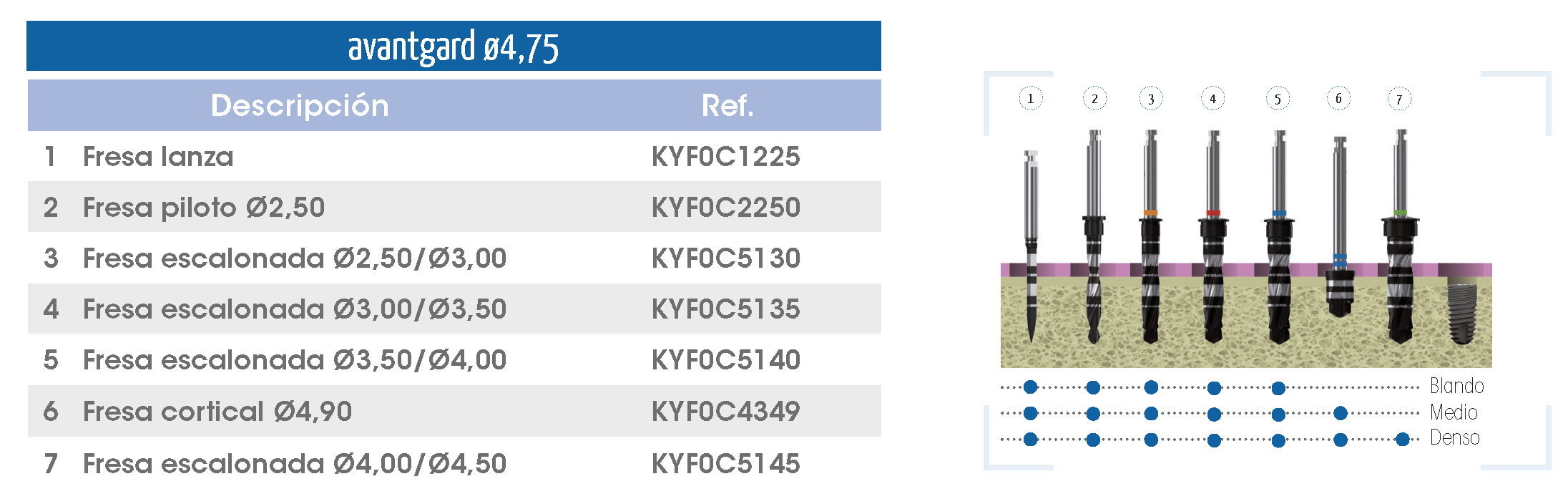

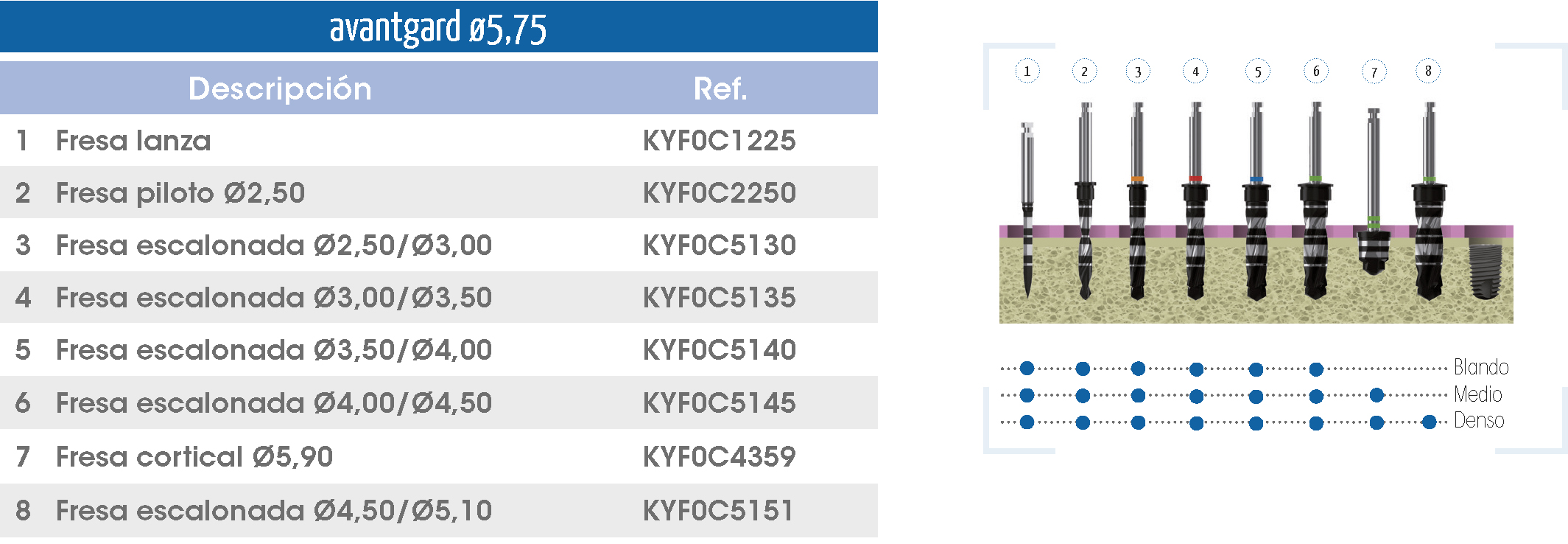

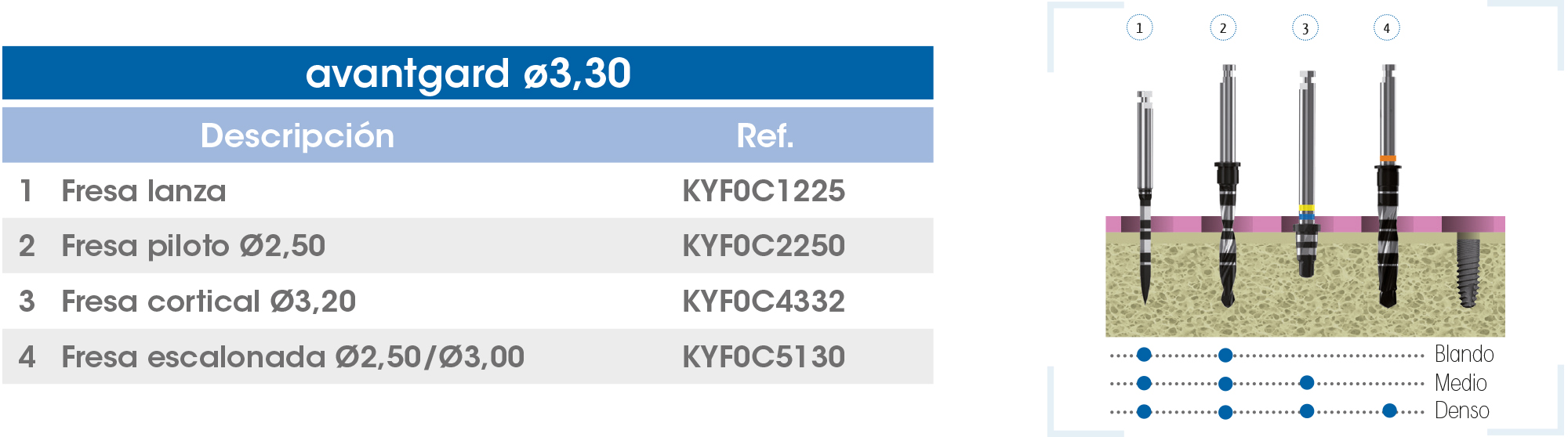

A continuación se describen las secuencias de fresado para los diferentes modelos de implantes de conexión cónica y las condiciones de corte aconsejadas para su uso:

• Fresa lanza: 1200 - 1500 rpm.
• Fresa piloto: 700 - 900 rpm.
• Fresas escalonadas:

- ø3,00 y ø3,50 mm: 400 - 700 rpm.
- ø4,00 y ø5,10 mm: 400 - 600 rpm.

        • Fresas corticales: 200 - 400 rpm.
        • Para fresar es necesario disponer de refrigeración externa con solución salina.

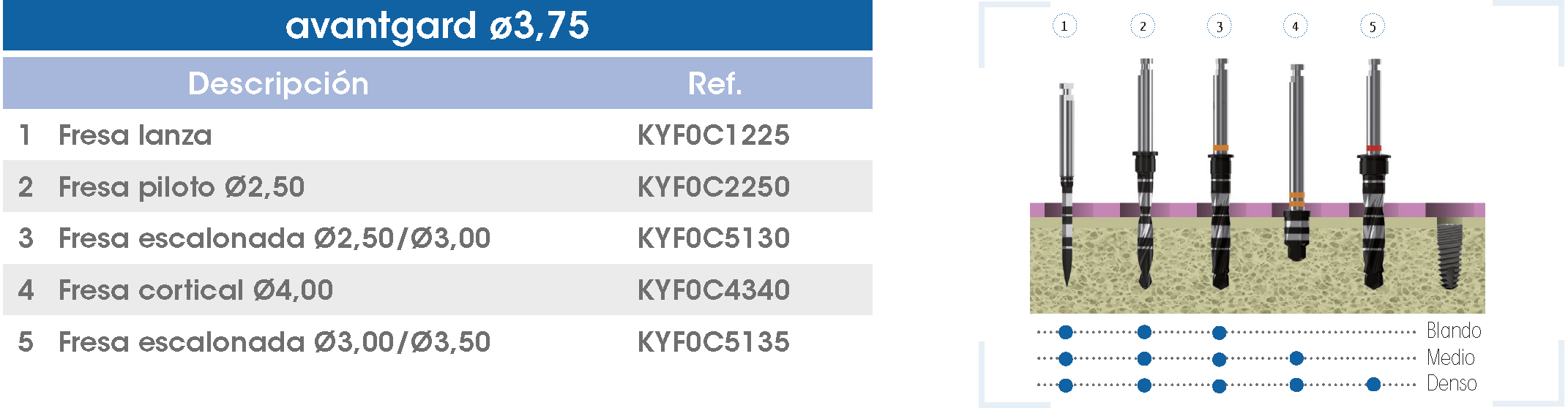

Secuencia-Avantgard-1

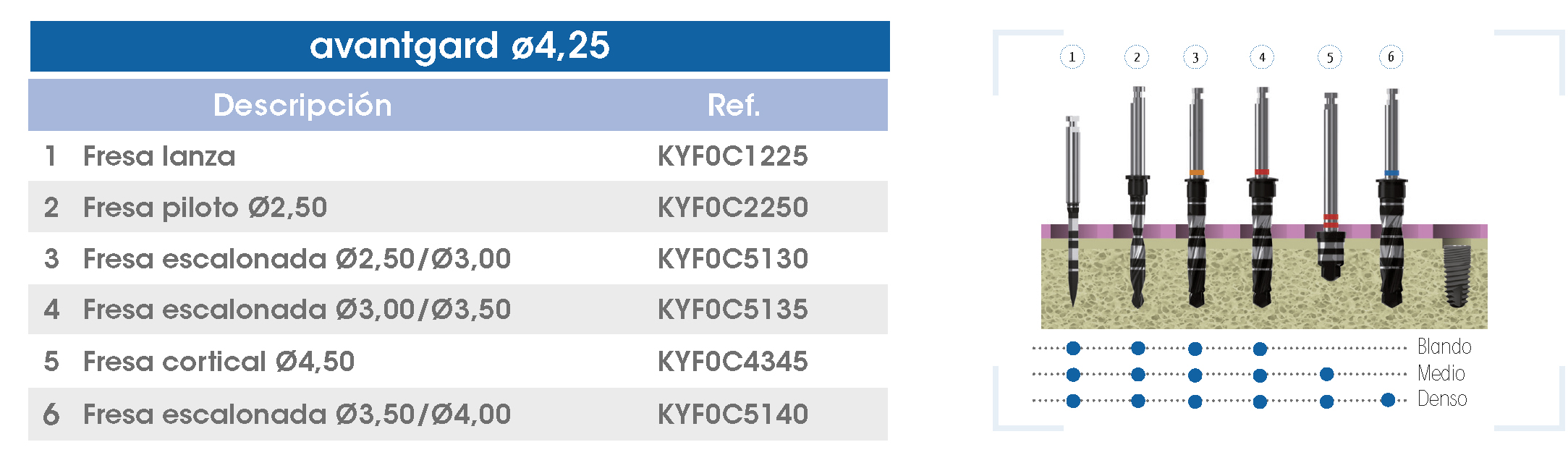

Secuencia-Avantgard-2



Secuencia-Avantgard-3



Secuencia-Avantgard-4

* El proceso recomendado por gmi no puede sustituir el criterio y la experiencia del cirujano.

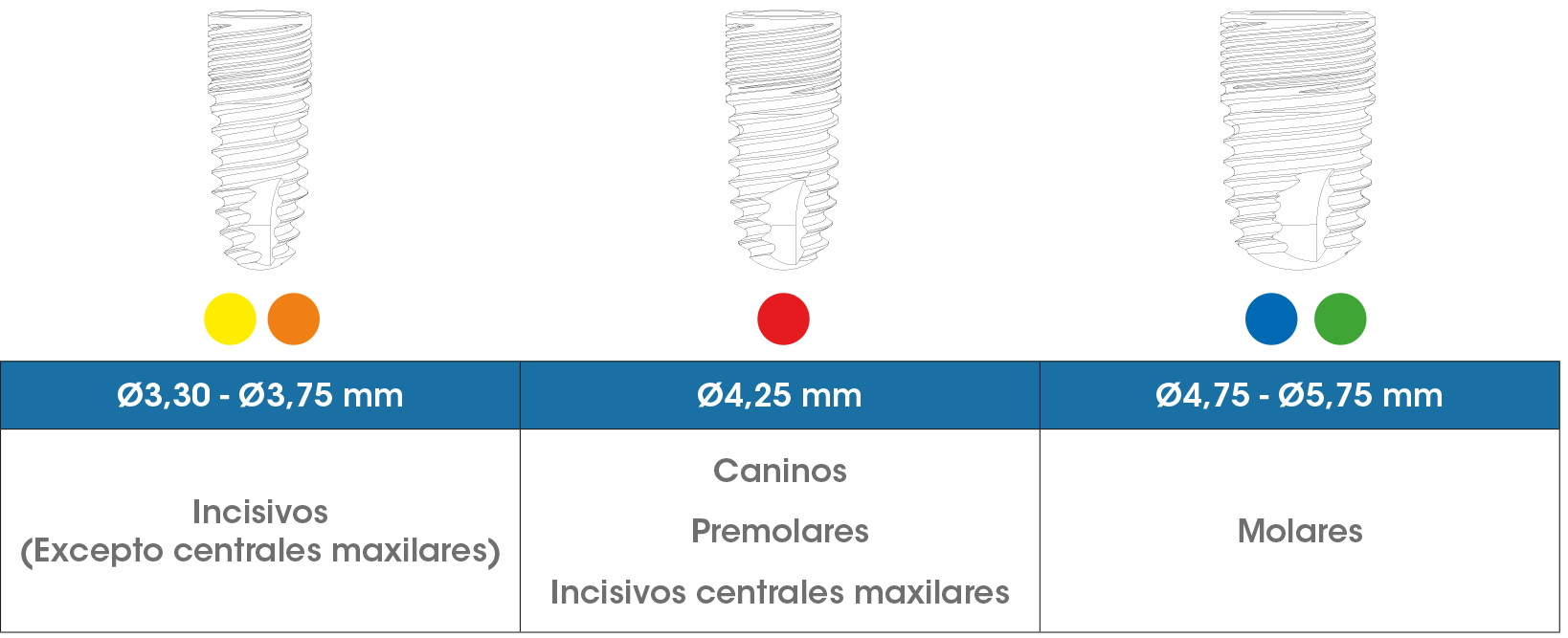

La gama de implantes gmi modelo avantgard ha sido diseñada y testada para ser colocada como restauración unitaria, con una inclinación máxima de 30 grados respecto al plano perpendicular al plano oclusal, según el siguiente diagrama.



Tabla-recomend-Avantgard



Los implantes gmi modelo avantgard han sido diseñados para ser insertados aplicando un par de apriete de 35-40 N·cm, aunque pueden soportar un par máximo de apriete de 60 N·cm. GMI recomienda la inserción manual del implante con la llave de carraca dinamométrica para asegurar que no se sobrepasan estos valores.



La gama de implantes y aditamentos protésicos gmi modelo avantgard, han sido diseñados y fabricados con unas tolerancias estudiadas para mantener unos ajustes que minimizan el juego entre los componentes, y por tanto la estabilidad de la conexión. GMI recomienda utilizar aditamentos originales para asegurar el perfecto ajuste entre los componentes de la restauración.



Para evitar deformaciones previas del tornillo clínica, gmi recomienda reservar su uso únicamente para el apriete definitivo de la prótesis. Para realizar los ajustes de la fase protésica se recomienda utilizar el tornillo laboratorio.

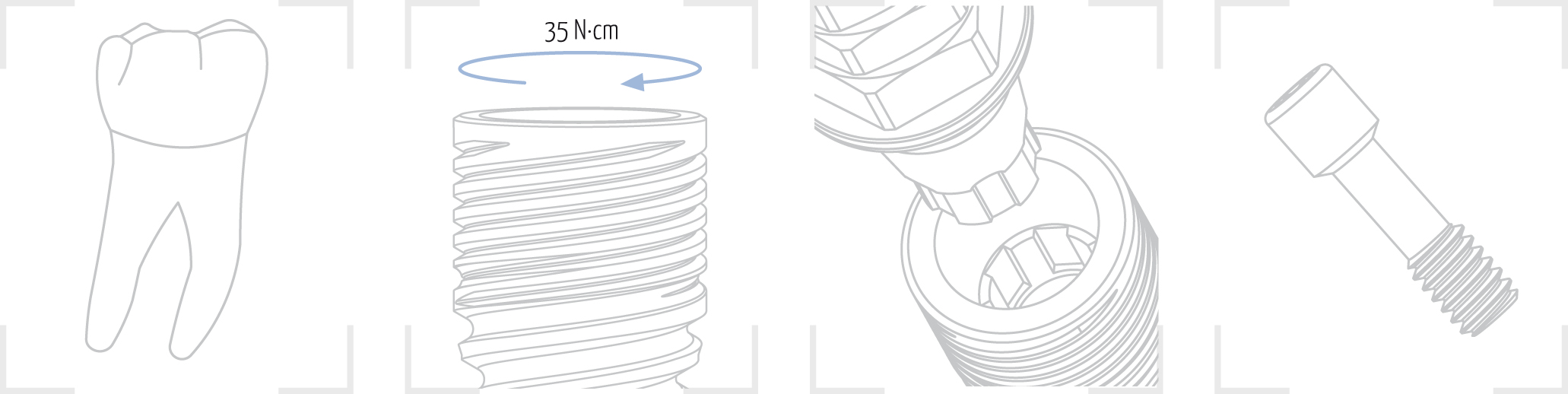

Dibujos-Avantgard

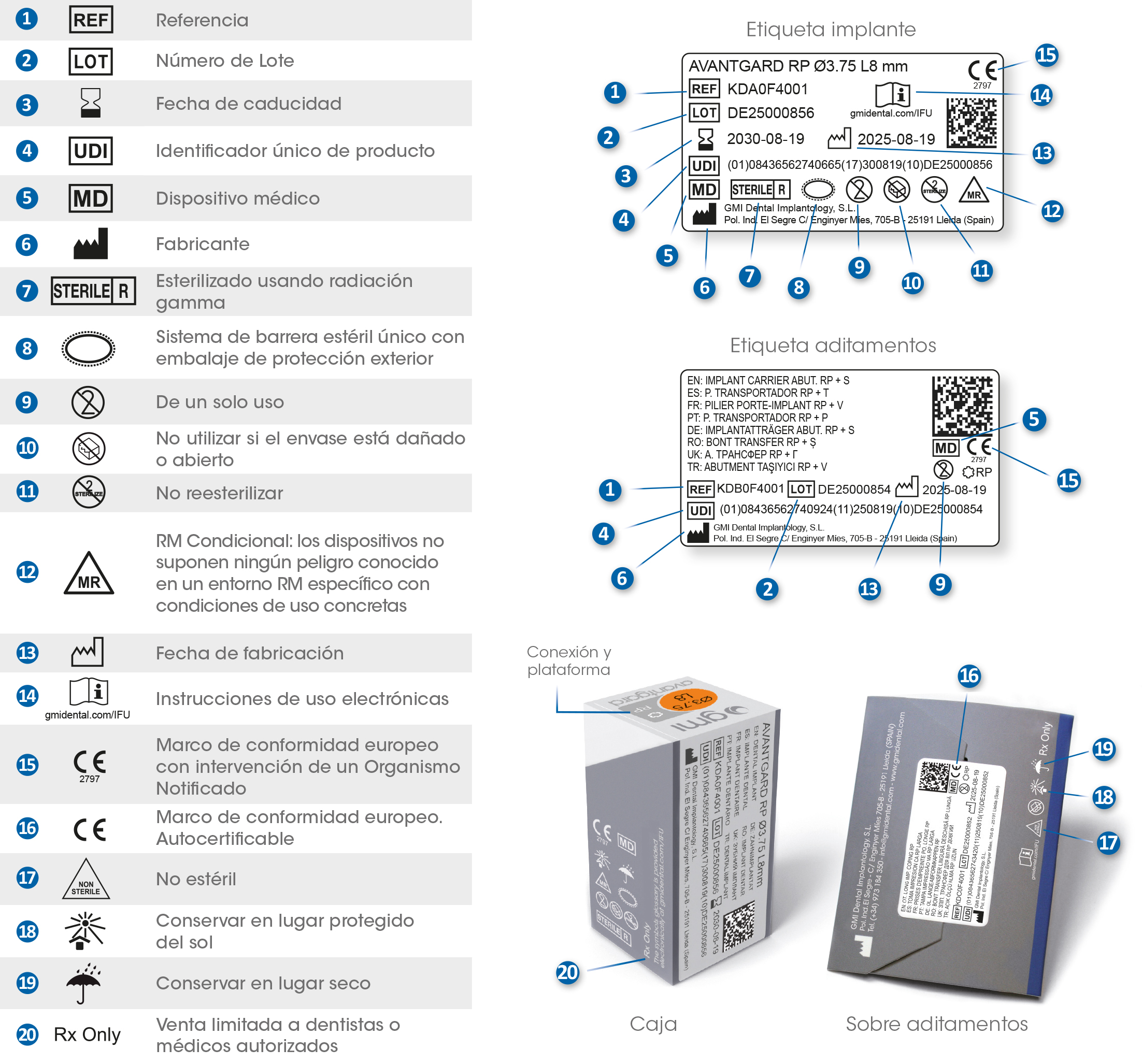

En la tabla se detallan todos los símbolos que aparecen en las etiquetas y cajas del sistema de implantes gmi avantgard, con su correspondiente descripción.

Descripcion simbolos nou Avantgard ES

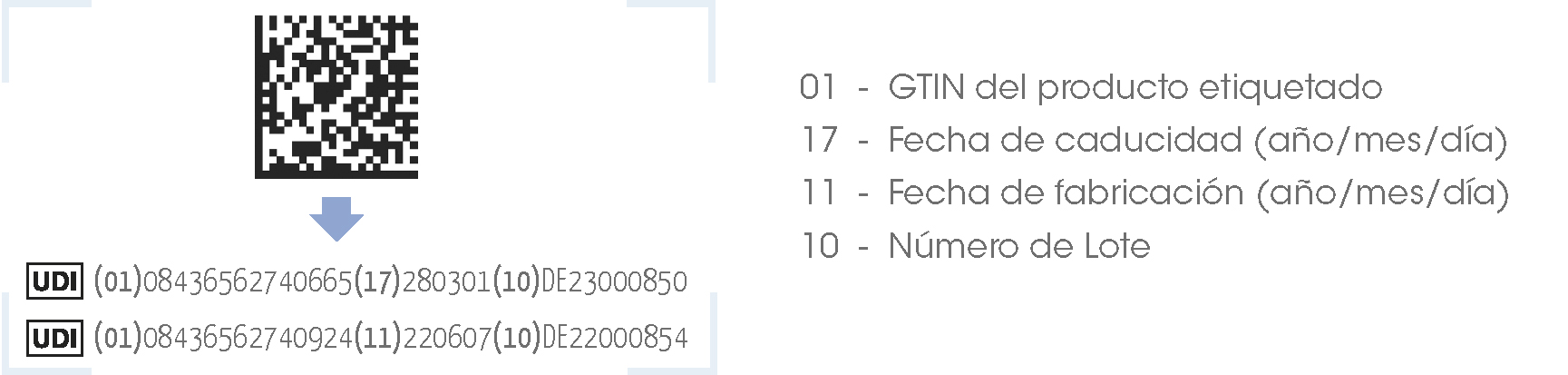

Especificaciones del DataMatrix de las etiquetas:

DataMatrix Avantgard nou ES
